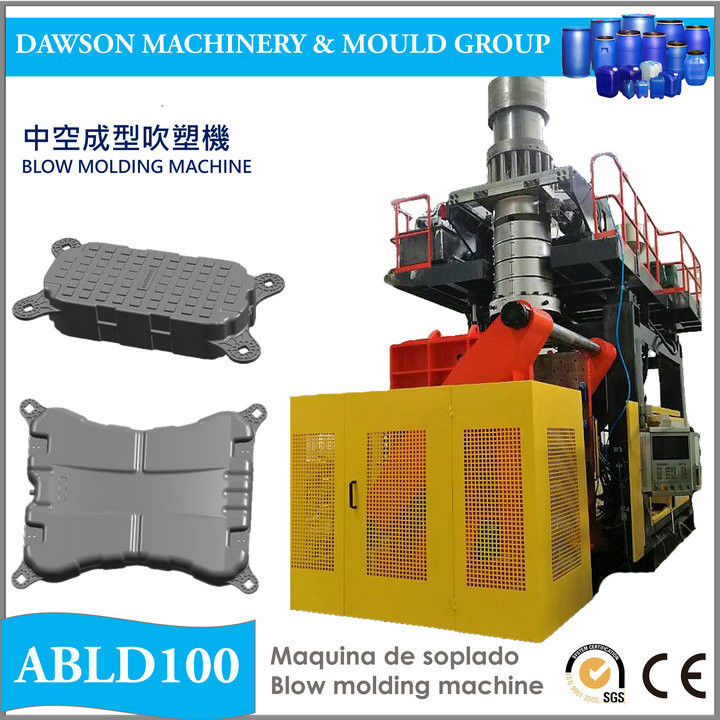

태양광 블로우 성형기를 위한 고품질 플로팅 솔라 마운팅 구조
최대 20KG의 재료 저장 용량을 보유하는 누산기 헤드 압출기 블로우 성형기, 신호 캐비티가 있는 최대 250L의 산업용 컨테이너를 만드는 데 적합합니다.기계 제어를 위한 모든 매개변수에 대한 액세스 및 저장이 있는 고급 PLC 컨트롤러는 친숙한 작동을 보장합니다. 최적화된 압출기 시스템은 빠른 색상 변경 기능을 보장하고 기계의 더 나은 성능을 위해 다양한 두께 컨트롤러 포인트를 사용할 수 있습니다.추가 장비 및 제어 옵션 측면에서 DAWSON은 거의 모든 고객 요구 사항을 수용하므로 각 프로젝트에 최적의 블로우 성형 시스템이 제공됩니다.
| 압출기 | |||
| 1 | 나사 직경 | 100mm | |
| 2 | L/D 비율 | 24:1 | |
| 삼 | 나사 속도 | 오후 15~50시 | |
| 4 | 구동 모터 | 45Kw | |
| 5 | 냉각 팬이 있는 난방 구역 | 6구역 | |
| 6 | 출력/용량 | 170 Kg/hr(HDPE 입자) | |
| 8 | 가열 용량 | 25.1kw | |
| 9 | 머리의 수직 조정 | 500mm | |
| 10 | 헤드 앞/뒤 조정 | 500mm | |
| 11 | 홈 피드 배럴 실린더 | IKV를 가지고 | |
| 12 | 기어박스 | 하드 기어 감속기 | |
| 13 | 사다리 및 안전 레일 | 가지다 | |
| 어큐뮬레이터 헤드 | |||
| 1 | 어큐뮬레이터 용량 | 20L(15kgHDPE) | |
| 2 | 설계 | 선입선출 | |
| 삼 | 가열 영역 | 6구역 | |
| 4 | 가열 용량 | 25.1kw | |
| 5 | 최대 다이 및 핀 직경 | 450mm | |
| 6 | 프리 블로우가 있는 다이 헤드 축 | Ø120mm | |
| 7 | 어큐뮬레이터 푸시아웃 스트로크 측정 | 변환기 이탈리아 Gefran | |
| 8 | 사출 압력 | 12Mpa | |
| 9 | 압출기 정지 | 가지다 | |
| 클램핑 유닛 | |||
| 1 | 타이 바 | 두 개의 타이 바 | |
| 2 | 플래튼 크기 | 900(폭)X1400(높이) | |
| 삼 | 금형의 길이 | 900-960mm | |
| 4 | 클램핑력 | 780KN | |
| 5 | 닫기/열기 스트로크 | 880-1700mm | |
| 6 | 금형 중량 | 최대5000kg | |
| 7 | 클램핑 스트로크 측정 | 변환기 이탈리아 Gefran | |
| 8 | 유압 밸브 | 대만 하이텍 | |
| 9 | 유압 실린더의 수 | 1 | |
| 10 | 고압 | 14Mpa | |
| 11 | 플래튼 이동을 위한 지지 부품 | 라이너 가이드 | |
| 유압 시스템 | |||
| 1 | 메인 모터/바이스 모터 | AC15Kw/15Kw | |
| 2 | 유압 밸브 | 대만 하이텍 | |
| 삼 | 수압 펌프 | 대만 하이텍 | |
| 4 | 오일 탱크 용량 | 850L | |
| 5 | 작동 압력 | 12Mpa | |
| 6 | 오일 냉각수 | 결정된 | |
| 7 | 오일 레벨 제어 | 관찰하다 | |
| 공압 시스템 | |||
| 1 | 작동 압력 | 0.8Mpa | |
| 2 | 타격 압력 | 0.8Mpa | |
| 삼 | 니들 블로우 회로 | 고압 및 저압 | |
| 4 | 간헐적 타격 | 가지다 | |
| 5 | parison용 제어 지원 공기 | 가지다 | |
| 6 | 에어 밸브 | 에어택 | |
| 7 | 지원 공기를 위한 빠른 배기 | 가지다 | |
| 파리슨 컨트롤 | |||
| 1 | 프로그램 제작자 | 일본 무그 | |
| 2 | 서보 밸브 | 무그 |
|
| 삼 | 서보 실린더 | 다이 헤드의 인터그레트 | |
| 4 | 유압 팩 | TAIWAN YOSHE 가변 변위 피스톤 펌프 | |
| 전기 | |||
| 1 | 접촉기 | 슈나이더 | |
| 2 | 총 연결 부하(대략) | 114kw/h | |
| 삼 | 평균 에너지 소비량(대략) | 42kw/h | |
| 수냉 | |||
| 1 | 기계 물 소비량 |
6000L/h | |
| 2 | 금형 물 소비량 |
6000L/h | |
| 공기 소비 | |||
| 1 | 압축 공기 소비량 | 1.2kgf/cm2, 3000L/min | |
| 다른 특징들 | |||
| 1 | PLC 제어 | 미쓰비시 | |
| 2 | 휴먼 머신 인터페이스 | 하이텍 | |
| 삼 | 하드 디스크에 레시피 저장 | 사용 가능 | |
| 난방 제어 | |||
| 1 | 발열체에 전원 공급 | 릴레이 + 접촉기 | 일본 Omron+한국 LG |
| 2 | 제어 | PLC 제어 | |
| 삼 | 열전대의 유형 | K타입 | |
| 4 | 조정 가능한 하한 및 상한 경보 | 가지다 | |
| 5 | 나사 콜드 스타트 방지 | 가지다 | |
| 6 | 열전대 및 발열체 파손 경보 | 있음, 주변기기에 의한 발열체 파손 | |
| 7 | 예열 기능 | 가지다 | |
| 다이 링 및 다이 핀 | |||
| 1 | 다이 & 핀 한 세트 | 고객에 따라 한 세트 | |
| 2 | 시험 재료 | 구매자는 기계 테스트를 위해 판매자에게 300kg 재료를 공급합니다. | |
| 옵션 | |||
| 1 | 바텀 블로우(유압) 및 씰링 유닛(공압) | 더블 블로우 핀(익스팬드 & 업다운 & 패리슨 씰 포함) | |
| 2 | 로봇 | 가지다 | |
| 삼 | 기계 치수 | 6.8×3.3×5 | |
| 4 | 총 무게 | 20 | |
